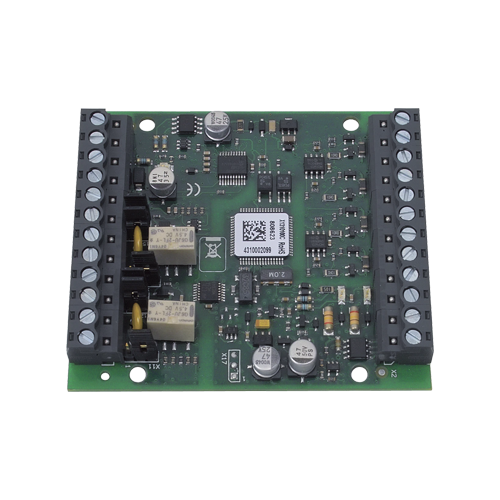

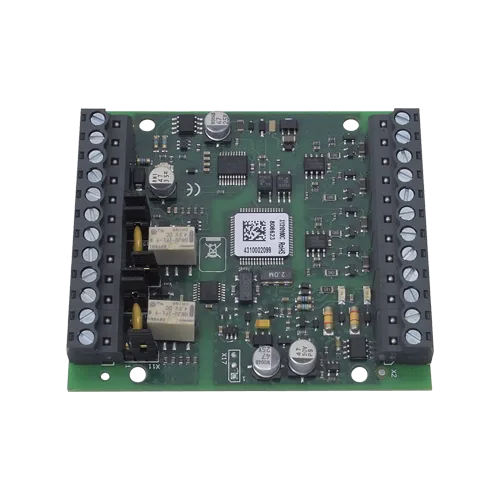

Transponder de alarmare esserbus 4 IN/2 OUT cu izolator - Honeywell
808623

Autentificate pentru pret
login

Certificare: VdS

Transponderul esserbus este un participant al caii de transmisie esserbus. El face posibila conectarea a 4 zone cu detectoare automate, butoane (neadresabile) sau cu detectoare speciale. De asemenea, pune la dispozitie doua iesiri cu relee programabile. Ambele iesiri de releu se pot utiliza pentru resetarea unor detectoare de alta fabricatie. Modul in care se realizeaza aceasta functie de reset este dependenta de respectivul detector, de ex. fie prin comutarea unei intrari la GND sau prin intreruperea pe un anumit interbal de timp a tensiunii de alimentare a detectorului. Ca urmare, modul de functionare al releului de reste se va defini in tools 8000 (incepand cu versiunea V1.15). O iesire de releu va comuta pentru intervalul de timp programat (1 la 14 secunde) in cazul in care intrarea corespondenta (G1 pentru releul 1, respectiv G2 pentru releul 2) trebuie resetata. Detalii privind modalitatea de resetare se gasesc in manualele detectoarelor speciale respective. Supravegherea detectoarelor si a dispozitivelor de alarmare conectate se face cu ajutorul elementelor EOL (808624/808626).

Livrare

Se utilizeaza in cazul conectarii de contacte izolate galvanic. Transponderul de alarmare esserbus necesita tensiune externa de alimentare. In aczul functionarii la 12 V se poate utiliza un convertor DC/DC (reper nr. 781336). Tensiunea externa de alimentare se poate supraveghea. Elementele terminale EOL-I (reper nr. 808626) trebuie utilizate pentru inchiderea zonelor echipate cu detectoare conventionale, pentru a realiza supravegherea conforma standardelor. Elementele terminale EOL-O se utilizeaza pentru supravegherea conforma standardelor a dispozitivelor de alarmare conectate la transponder.

- Transponderul ocupa o singura adresa pe bucla
- Intrari digitale
- Izolator integrat
- Conectare conventionala a detectoarelor standard si a dispozitivelor de alarmare
- Supravegherea circuitelor in conformitate cu EN 54-13
- Iesiri de releu programabile
- Functie de reset programabila pentru relee
- Max. 100 de transpondere / centrala
- Max 31 de transpondere / bucla
- Max. 127 adrese / bucla
- Max. 30 de detectoare conventionale (fara controlul conectarii) / intrare
- Max. 10 detectoare conventionale (cu controlul conectarii) / intrare
- Max. 10 butoane / intrare
- Max. 10 module de alarrmare tehnica /TAL) / intrare
- Max. 5 dispozitive de alarmare audibila / iesire

  • Producator Honeywell
  • Tensiune de lucru 10 ... 28V c.c.
  • Certificat CE 0786-CPD-20947
  • Masa cca. 28 g
  • Sarcina contactelor releului 30 V DC / 1 A
  • Temperatura de stocare -25 °C ... 75 °C
  • Lungime conexiune max. 1000
  • Umiditate atmosferica < 95 % (non-condensare)
  • Supraveghere relee EOL-O (or 10 kƒ / ± 40% pentru activitate nemonitorizata)
  • Curent in veghe la 12 V c.c. cca. 12 mA
  • Clasa de protectie IP 40 (carcasa), IP55 (cu carcasa IP mare)
  • Specificatie EN 54-17 : 2005
  • Consum de curent max. 120 mA @ 12 V DC
  • Temperatura mediului -10 °C ... 50 °C
  • Certificare VdS G 210020
  • Dimensiuni L: 82 mm I: 72 mm G: 20 mm

Documente si programe

Nume Fisier
Installation Instruction esserbus alarm transponder_(Part No. 808623)_Version: 05.2018 798885-germanenglish-1.pdf Pentru download autentificati-va!
Instructiuni de instalare - transponder 808623 798885RO122015.pdf Pentru download autentificati-va!
Instructiuni de instalare - transponder SST 79884930RO022014.pdf Pentru download autentificati-va!
Instructiuni de instalare - transpondere esserbus 4IN2REL si 1IN 79884910RO122009.pdf Pentru download autentificati-va!
Declaratie de performanta 808623 DoP-21057130701_multilingual.pdf Pentru download autentificati-va!
